SCADA 系统
SCADA 系统通常分为两种类型：传统型（侧重于基本监测和控制）和高性能型（强调简化的界面、更快的决策和更高的运营效率）。
SCADA（监控和数据采集）系统的主要优势是它们能够实时监控生产过程并快速响应偏差。MetaView 提供了全面的工具来收集、处理和可视化来自 SCADA 组件的数据，例如 PLC（可编程逻辑控制器）和 RCU（远程控制单元），从而实现与各种工业流程的无缝集成。
为了说明 MetaView 的 SCADA 集成的灵活性，我们开发了游泳池管理系统模板。该解决方案演示了如何利用 SCADA 符号（如阀门、电机、过滤器和储罐）来创建简单而强大的过程控制系统。它使任何生产过程都可以在仪表板上可视化，从而实时监控设备运行并及时检测警报信号。该模板旨在适应传统和高性能 SCADA 系统。
SCADA 概述
Design approach
Color-coded visualization (active)
Color-coded visualization (inactive)
Alarm indicators (warning)
Alarm indicators (critical)
Interactivity
High-performance
Simplified, minimalist approach for focused operation
White elements
Dark gray elements
Yellow triangle, animated
Red square, animated
Not explicitly interactive
Traditional
Dynamic, visually engaging and interactive design
Green elements
Dark gray elements
Yellow color, animated
Red color, animated
Fully interactive components
高性能
传统的
设计方法
颜色编码的可视化 （active）
颜色编码的可视化（非活动）
警报指示灯（警告）
警报指示器 （严重）
互动
解决方案结构
PLC 和 RTU
使用 MetaView 集成和 IoT Gateway 将您的 SCADA 系统与 PLC 和 RTU 无缝集成。支持 Modbus、OPC-UA、BACnet 和其他常用协议，确保可靠的实时数据收集和控制。
物联网网关
MetaView 的 IoT Gateway 弥合了传统 SCADA 设备和现代 IoT 平台之间的差距。它通过网络中断期间的内置本地数据存储确保数据可靠性，并支持高效的协议转换、安全的数据传输和集中式设备管理。
数据处理
使用 MetaView 强大的数据处理工具解锁可作的见解。通过内置规则链和可编程集成执行实时转换、应用复杂规则并自动化工作流程。
报警系统
使用 MetaView 的高级警报系统增强运营意识。使用警报确认、清除、评论和可配置的升级规则等功能管理事件工作流。
通知系统
使用 MetaView 灵活的通知系统随时了解情况，通过电子邮件、短信、Slack 或自定义 webhook 发送警报。根据可配置的条件和阈值自动发送关键通知。
IoT 仪表板
使用 MetaView 的实时 IoT 仪表板可视化您的 SCADA 数据。使用 SCADA 符号、可自定义的小部件和动态更新设计交互式视图，以无缝监控和控制流程。
SCADA 系统的主要功能
连接器和流向
这些符号旨在可视化和组织管道连接，从而清晰地表示交汇点和流向。
流体过滤
过滤器符号提供对过滤过程的可视化和控制，确保系统中使用的液体的清洁和安全。
泵监控和管理
一系列泵符号（离心泵、热泵、电动泵）允许监控泵系统的性能和效率。该解决方案对于调节压力和液体体积尤为重要。
流量调节
这些符号允许作员通过远程打开或关闭阀门来管理流经管道的流体。这确保了在维护或紧急情况下调节流速和隔离系统段的灵活性。
储罐液位监测
水箱液位计和储液罐符号使作员能够监控系统内的液位，防止溢流和耗尽，这对供水和化学过程至关重要。
用于实时监控的扩展
秤提供了一种直观的方式来实时监测各种参数，例如温度、压力或流速。这些秤使作员能够跟踪当前值并识别与所需范围的偏差，从而确保对系统性能的精确控制。
Pipe monitoring and leakage sensors
Drain pipe symbols help visualize areas where potential liquid leaks might occur. In SCADA systems, this solution can be integrated with sensors to immediately alert operators to any issues.
Fluid filtration
Filter symbols provide visualization and control over filtration processes, ensuring the cleanliness and safety of the liquids being used in the system.
Pump monitoring and management
A range of pump symbols (centrifugal, heat, motor pumps) allows for monitoring the performance and efficiency of pump systems. This solution is particularly important for regulating pressure and liquid volumes.
Flow regulation
Flow meter and valve symbols allow precise control of fluid flow through pipelines, which is essential for filtration, cooling, and water supply systems.
Tank level monitoring
Tank level meter and reservoir symbols enable operators to monitor liquid levels within the system, preventing both overflow and depletion—critical for water supply and chemical processes.
仪表板结构

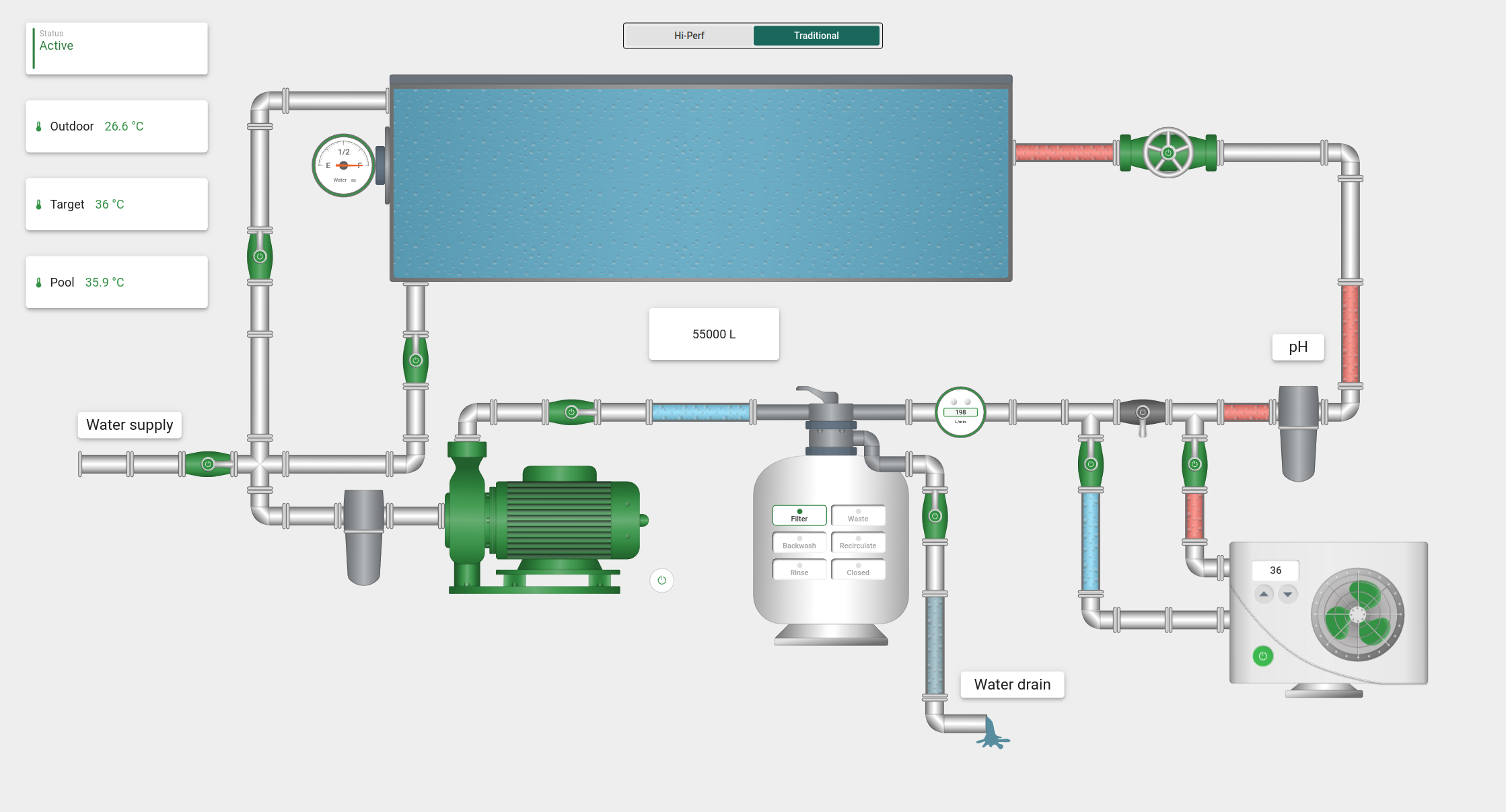

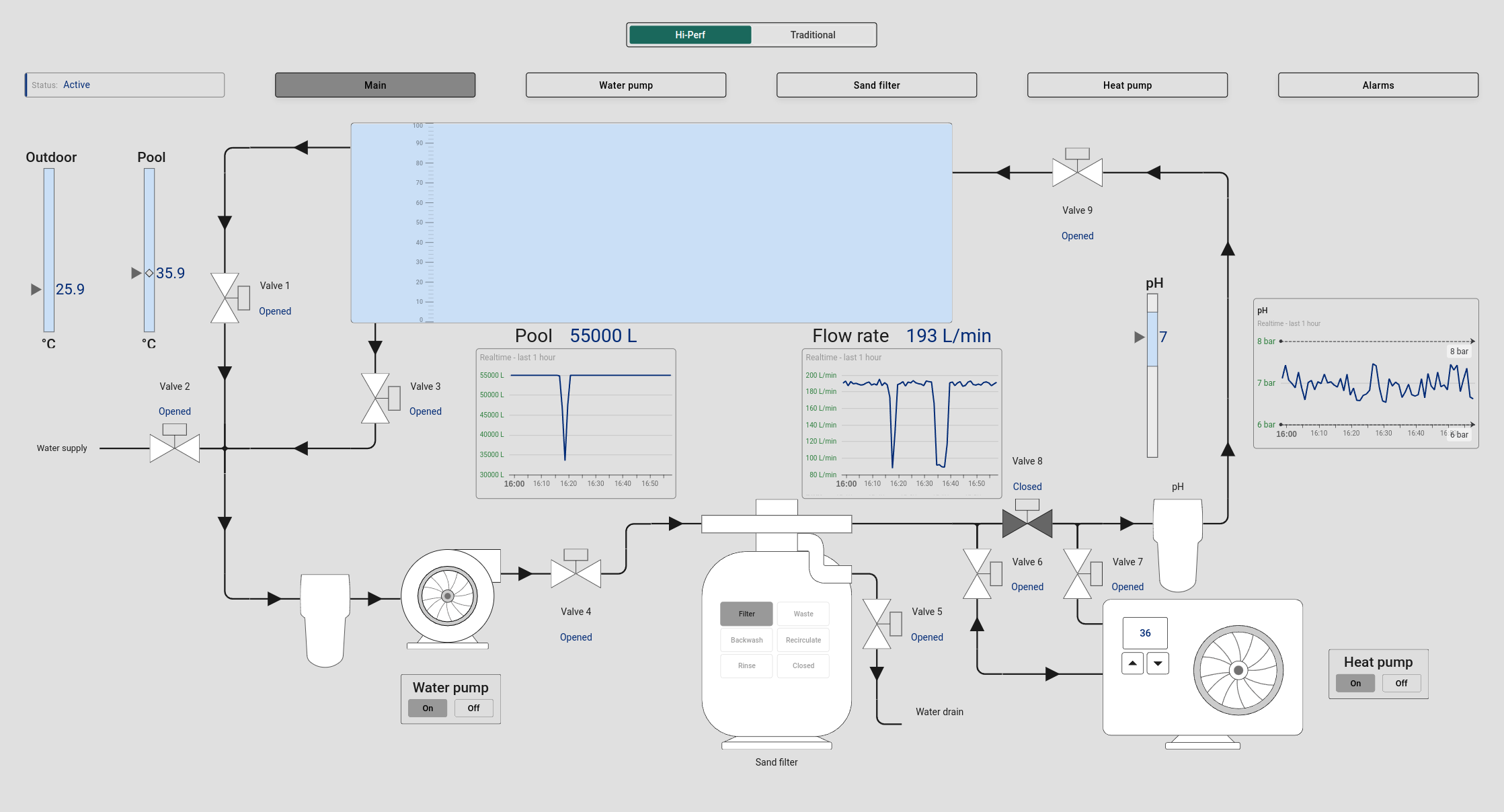

游泳池 SCADA 系统状态
这种交互式状态允许作员监控游泳池的水位、温度和设备运行。用户可以实时加热游泳池、排干游泳池或加水。通过与屏幕上的水位、温度、过滤器传感器和 pH 过滤器小部件进行交互，作员可以直接从单个仪表板访问和控制读数。
水泵状态
此功能可以实时监控关键参数，如流量、温度、转速、振动和功耗。它还提供有关泵状态和上次维护的信息。集成了警报小部件以快速响应任何问题，确保任何故障都可以快速处理和解决。
热泵状态
该屏幕提供了热泵性能的全面视图，包括温度、转速、振动、制冷剂压力和功耗等指标。显示关键数据，例如进水口和出水口温度、所需的泳池水温和环境空气温度。根据这些输入，热泵将自动打开或关闭。作员可以直接从热泵小部件调整泳池水温，还可以查看有关过滤器状态和上次维护日期的信息。警报小部件可确保实时快速解决任何故障。
砂滤器状态
砂滤器状态提供对流速、压力、转速和振动的详细监控。它还显示筛选条件的当前模式、上次维护日期和下一个计划的服务。作员可以直接从小部件轻松切换过滤模式，例如，只需单击模式显示屏即可从过滤切换到排水（废物模式）。
网关
该解决方案的一个重要组成部分是 Gateway，它使用仿真器集成所有设备。为了模拟整个游泳池系统，采用了 Modbus 仿真器，结合了 14 个单独的设备。这些设备作为一个统一的系统运行，通过 Modbus 协议无缝通信。为了实时监控从 Modbus 服务器接收的设备数据，MetaView 物联网网关仪表板提供了所有连接设备的状态和数据的完整视图，使作员能够轻松监控和管理系统。
Swimming pool SCADA system state
This interactive state allows operators to monitor the pool’s water level, temperature, and equipment operation. In real time, users can heat the pool, drain it, or fill it with water. By interacting with the on-screen widgets for water level, temperature, the filter sensor, and the pH filter, operators can access and control readings directly from a single dashboard.
Water pump state
This feature enables real-time monitoring of critical parameters like flow rate, temperature, rotation speed, vibration, and power consumption. It also provides information on the pump’s status and last maintenance. An alarm widget is integrated for rapid response to any issues, ensuring that any malfunctions can be quickly addressed and resolved.
Heat pump state
This screen offers a comprehensive view of the heat pump's performance, including indicators like temperature, rotation speed, vibration, refrigerant pressure, and power consumption. Key data, such as inlet and outlet water temperatures, the desired pool water temperature, and the ambient air temperature, are displayed. Based on these inputs, the heat pump will automatically switch on or off. Operators can adjust the pool water temperature directly from the heat pump widget and also view information about the filter’s status and the last maintenance date. An alarm widget ensures that any malfunctions are quickly addressed in real time.
Sand filter state
The sand filter state provides detailed monitoring of flow rate, pressure, rotation speed, and vibration. It also displays the filter’s current mode, last maintenance date, and next scheduled service. Operators can easily switch filter modes directly from the widget, for example, from filtration to water draining (waste mode) with a simple click on the mode display.
Gateway
An essential component of this solution is the Gateway, which integrates all devices using an emulator. To simulate the entire swimming pool system, a Modbus emulator is employed, combining 14 individual devices. These devices operate as a unified system, communicating seamlessly via the Modbus protocol. For real-time monitoring of device data received from Modbus servers, the MetaView IoT Gateway dashboard provides a clear view of the status and data from all connected devices, allowing operators to monitor and manage the system effortlessly.
SCADA 系统的应用
水和废水管理
通过对系统进行精确控制和管理，确保持续的供水和高效的废水处理变得更加容易。
食品工业
通过对液体混合、加热和冷却等过程进行精确管理，实现产品质量控制。
能源和供暖
通过精确控制流量和温度，加热、通风和空调 （HVAC） 系统的优化变得更加高效。
石油和天然气行业
从提取到精炼，SCADA 符号有助于管理复杂的流程，确保运营的安全性和效率。
化工
过滤器符号提供对过滤过程的可视化和控制，确保系统中使用的液体的清洁和安全。
Water and wastewater management
Ensuring continuous water supply and efficient wastewater treatment is made easier through precise control and management of systems.
Food industry
Product quality control is achieved through precise management of processes like mixing, heating, and cooling of liquids.
Energy and heating
Optimization of heating, ventilation, and air conditioning (HVAC) systems becomes more efficient with accurate control of flows and temperatures.
Oil and gas industry
From extraction to refining, SCADA symbols help manage complex processes, ensuring the safety and efficiency of operations.
Chemical industry
Filter symbols provide visualization and control over filtration processes, ensuring the cleanliness and safety of the liquids being used in the system.
MetaView 优势
使用 MetaView 丰富的交互式仪表板轻松可视化数据。使用图表、仪表、地图和表格等内置小部件创建多状态实时仪表板，无需编码。自定义布局或开发自定义小部件以获得完全的灵活性。WebSocket 支持可确保低延迟更新。
使用 HTTP、CoAP、MQTT、LwM2M、SNMP、LoRaWAN 和 NB-IoT 等协议将设备直接连接到 MetaView 。对于本地网络，MetaView Gateway 通过 Modbus、BLE、BACnet、OPC-UA 等桥接云。先进的协议转换和离线数据缓冲即使在具有挑战性的条件下也能确保可靠的通信。
MetaView 支持使用 K8S 或裸机部署在云和本地数据中心进行高可用性部署。平台组件可水平扩展。MetaView 的生产部署支持超过 18000 辆车和 500000 台连接设备。
MetaView 允许您使用拖放式规则链设计器来定义应用程序逻辑。规则引擎是一个强大且可扩展的处理框架，它利用行业标准的消息队列实施（如 Apache Kafka 或 AWS SQS）来确保数据持久性并保证数据处理。您可以自由地使用 Rule 引擎处理数据，或将其推送到外部系统中的进一步处理。
通过与 TTN、LORIOT、ChirpStack、Actility 等标准网络服务器的集成来连接 LoRaWAN 设备。通过与 SigFox 后端的集成来连接 SigFox 设备。
使用基于 Flutter 的开源项目 MetaView Mobile Application，以最少的编码工作量构建您自己的 IoT 移动应用程序。利用一组内置的移动作来拍照、扫描 QR 码、更新位置等，更直接在控制面板中进行。
